【干貨】如何計算LED照明燈具的光電參數

作為一個光學設計師，在工作中經常遇到關于光電參數計算的問題，以前100lm/W燈管就是好產品，但隨著LED的發展，要求也水漲船高，現在很多工程案例為了節能，光效從120漲到150、甚至180lm/W，讓人非常頭疼。

下面結合實例，談一談怎么設計一種光電滿足要求的燈具。

標稱值一般指產品穩定后的測試數據。

你首先必須知道燈具測試的標準，大部分燈具可以直接通過積分球完成光電測試，依據IESLM79提供的方法，需要待燈具穩定后來測試，至于一些參數虛標的產品可以無視。

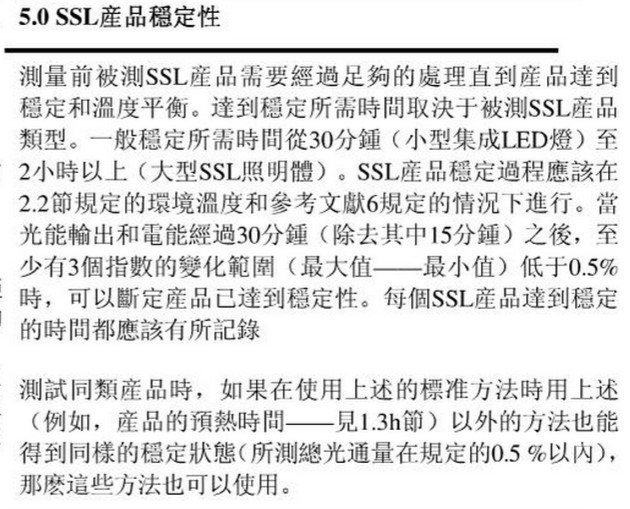

圖1.IESLM79中對燈具穩定的要求

為什么一定是穩定后的數據，大部分LED產品從瞬態到穩態都有一個衰減，而這些衰減很大，不能夠忽視。

通過測試這些衰減大小，可以等到一個相對的熱衰減系數，可以參看紅字部分。



表2 市場上8-9W球泡燈的測試參數

LED燈珠選型與測試

設計的時候，首先是LED選型，LED規格書好多頁，讓你眼花繚亂。主要有額定功率、光通量、電壓、色溫、顯色指數、色容差等等。如果繼續深究下去，支架有ppa、pct、emc幾種，芯片尺寸有好多種，熒光粉、硅膠、金線、支架金屬都有很大的貓膩，這些對光源壽命都有著很大影響。

對LED而言，蕞重要的就是額定電流下光通量，比如現在蕞常用2835顆粒，額定60mA的光通量24-26lm。那是不是我將100pcs該LED焊在燈條上，60mA測試時光通量就是240-260lm？

答案是否定的，以下是一些誤差的來源，后面測試報告一定是以自己儀器測試為準，所以就需要弄清楚這些系數。



表3 一些誤差匯總

然而這些系數有時候推算比較麻煩，也少不了很多一對一測試。所以我的思路是，直接將廠商的標準LED燈珠焊在燈板上，用大積分球測試，直流供電，測試多個電流下的數據。

如果你設計一種常規的產品，對光效沒有要求，額定電流下測試就可以了。但如果你需要更高光效的產品，那些方法就不適用了，要么選擇更亮的燈珠，要么就是降低電流使用，更多的時候兩者需要結合來使用。

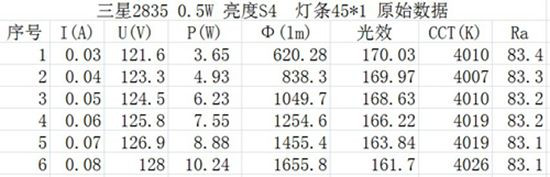

表4 一種顆粒的測試數據

LED燈珠數量計算

做好以上一些工作后了，你還缺少兩個重要的參數，一個是燈具電源轉換效率，另外一個就是燈具的光學效率，可以通過如下公式計算，有時候面對全新的燈具無從入手，可以根據經驗進行一些估算。

電源效率=LED電壓×通過LED的電流÷輸入功率

光學效率=燈具光通量÷裸光源測試光通量

注.以上均為瞬態測試

下面就開始正式的計算步驟：

1、確定設計光效；

假設客戶要求是13W1800lm，那么此時光效要求就是139lm/W

2、確定使用顆粒的電流：

影響光效的主要有透光率、燈珠本身、熱衰減系數（光通量衰減、VF衰減），公式如下：

LED燈珠光效×透光率×衰減系數×電源效率=燈具光效

比如現在需要做的燈管，透光率94%，瞬態到穩態光效衰減1.5%，電源效率90%，燈珠光效即139lm/W÷0.94÷0.985÷0.9=167lm/W。通過查表，得到一個合適的電流55mA

3、確定燈珠數量

單顆燈珠功率×數量=燈具功率×電源效率×衰減系數

電流確定后，查表可以得到單顆功率0.153W。數量=13×0.9×0.975÷0.153=75顆，但這個數量不能直接使用，因為還要考慮電源的參數，搭配合適的串并聯，得到蕞終一個準確的數值：40串2并。

注.有可能計算需要的很少顆粒數，但使用起來會明顯的顆粒感，所以這樣的設計也是不合理的。

進階篇-計算工具設計

通過以上過程，你能算出各種LED燈珠方案。但有時候經常需要計算不同廠商的不同燈珠，從而比較哪種方案更優，重復的計算也是很麻煩的一件事，所以交給excel會方便很多。

首先對原始數據整理，可得如下兩個曲線，如果要求不高，可以采用線性擬合，即y=ax+b。為了更加精Q，我此處采用的二項式擬合，y=ax2+bx+c。

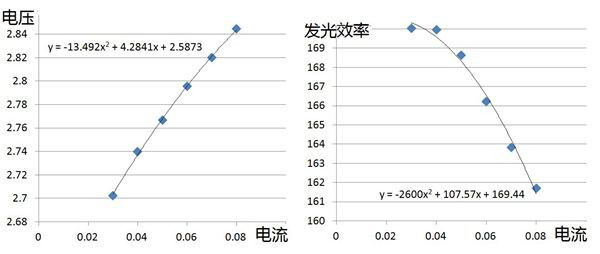

圖5 電流與正向電壓、光效的關系

通過電流，將燈具的所有參數聯系起來，通過表格設計，就可以更加簡單的計算光效了。后續也可以增進一些亮度BIN、電壓BIN、電源恒流精度等參數，計算整批產品的參數范圍。

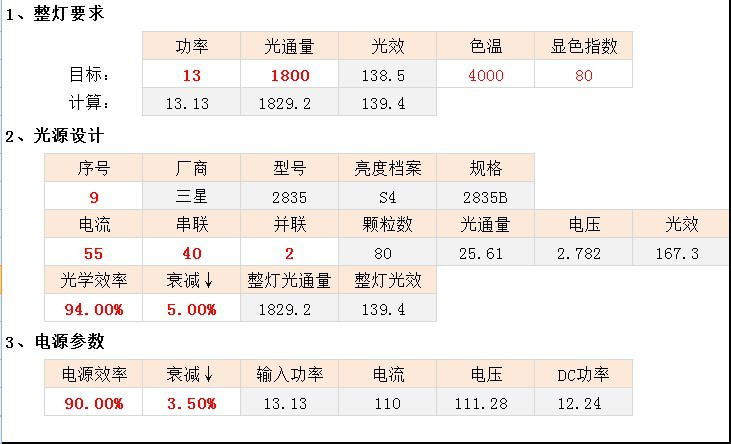

表6 計算表格與光源數據庫

結語：高光效LED是未來趨勢

LED的在使用過程中，將電轉化為光的比例在40%左右，而其他能量用于發熱，還有很大的空間去提高這一數值，理論上LED的光效極限是300多。隨著光效的逐年提升，LED會越來越節能，發熱量也會大大降低，甚至以后都不需要單獨的散熱器。

在高光效產品的設計中，性能和成本始終很矛盾，只能綜合各部分，從而達到一個平衡，以下一些個人經驗，可以供大家參考，有不足之處請指出：

1、使用更好的光源，并將光源降低電流使用，從某種程度是可以達到目標，但成本也會成倍增加

2、提高光學效率，比如PCB使用高反射白油，金屬反射杯表面處理，降低PC霧度，使用更好的擴散粒子，通過這些優化，球泡燈和燈管的光學效率可以達到97%

3、優化電源效率，現在非隔離的效率一般都是90%，通過某一點的優化，還能夠提升2%

4、創造更好的散熱條件，從文章一開始就知道，燈具從瞬態到穩態的過程，光通量會瞬時很多，如果加大散熱結構，使用鋁基板并增大敷銅面積，無疑能夠提升穩態的光通量。
